24吨重汽豪沃水罐消防车

凡在湖北楚胜汽车有限公司购买的专用车,底盘部分由全国服务站联保,专用部分我公司三包服务一年,终身负责维修并提供终身免费技术服务,售后服务四十八小时到位处理。
  • 产品介绍

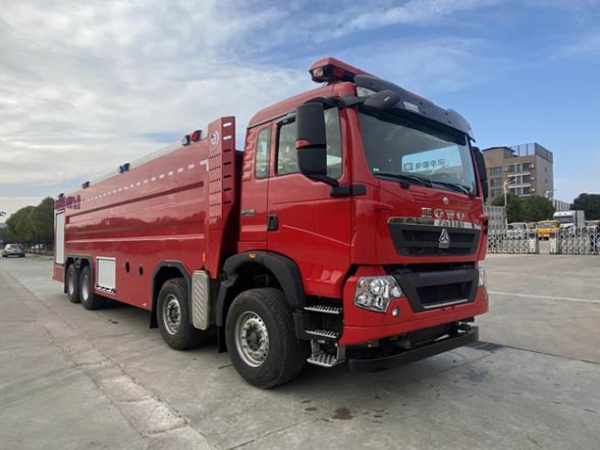

产品实拍图片

产品参数

一、  整车描述

1、   概述

24吨水罐消防车采用中国重汽集团济南卡车股份有限公司ZZ5447TXFV466MF1型二类汽车底盘,原装单排驾驶室,乘员2人,该车驾乘舒适轻便。上装采用外露式水罐,整车载液量为水24400kg。器材箱采用高质量铝合金卷帘门。底盘取力,发动机型号为MC11.44-60,最大功率327kW,通过万向联轴器驱动安装在汽车尾部泵房里的CB10/100型低压消防泵,可在1.0MPa下稳定输出100L/s的流量;车顶安装成都威斯特消防器材有限责任公司生产的PS8/80W型消防炮,流量80L/s,对应压力1.0MPa,最大承压1.3MPa,射程85m,可360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。

整车主体框架采用优质20#型钢二氧化碳保护焊焊接而成,保证整体骨架结构强度高,牢固可靠;内部器材箱,采用高强度铝合金型材搭建主体框架,裙边采用外翻式脚踏板门结构,便于踩踏取放器材,表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面,角铝包边等工艺处理,保证器材箱性能的同时,具有美观,轻便等特点。

按照消防实战需要,根据消防操作程序,人性化设计,使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材,器材布置合理、紧凑、装夹牢固、标示醒目,两个动作内可取用任何器材,可实现就近取放、多人操作,互不干涉。

面漆采用喷涂方式使用优质面漆,符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色,器材室内部为浅灰色,铝制卷帘门铝的颜色,底盘架为黑色,轮辋为银色,挡泥板、保险杠为灰色。

整车消防性能符合GB7956要求;底盘通过国家强制性产品认证;发动机排放符合国VI标准。

2、   整车主要参数

外廓尺寸

11900×2540×3680mm

最大总质量

42600kg

载液量

载水24400kg

最高车速

100km/h

消防泵额定流量

100L/s@1.0MPa

消防炮额定流量

80L/s 0.8MPa

消防炮射程

水≥85m

比功率

327/42.6=7.6

接近角/离去角

19°/11°

二、底盘

1、   底盘主要参数

型号

ZZ5447TXFV466MF1

制造商

中国重汽集团济南卡车股份有限公司

发动机额定功率

327kw

发动机排量

10518ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

8×4

轴距

1950+4600+1400mm

最大允许总重

44000kg

司乘人员数

2

变速箱

手动

取力器

夹心取力器

2、乘员室

结构

平头、两门,原装单排排驾驶室

司乘人员数

2

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、警报器;

2、取力器控制开关及指示灯;

3、附加电源开关;

三、  上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用分体式结构,前部为驾驶室,中部为水罐,后部为水泵房,罐体为平行六面体厢式容罐。

1、 器材箱和泵室

1、水罐

结构

主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走,两边设翻转踏板,防滑设计。

器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门,可放置小型工具

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:安装燃油加热器(根据需求选装)

爬梯及上车拉手

后爬梯采用铝合金两节翻转爬梯,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

容量

24400kg

材质

优质碳钢,厚度为4-5mm (可选装304不锈钢)

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN470人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1个

放余水口:设1个DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1只DN65接口

进出水口:设1个水罐到水泵进水管,DN150阀门,可气动、手动控制,设1个水泵至水罐充水管,DN65阀门,可气动、手动控制

四、水力系统

1、水泵

型号

CB10/100型低压车用消防泵

IMG_20140729_102654

形式

低压离心式

额定流量

100L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤50s

2、 管路系统

管道材质

优质无缝钢管

吸水管路

泵房后侧设一个DN150吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN65及1个DN80常压出水口,带截止阀和扪盖



冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载消防炮

型号

PS8/80W型水炮(水罐消防车)

制造商

成都威斯特消防器材有限公司

额定流量

80L/S

额定压力

0.8 MPa

仰角

70°

俯角

≤-30°

射程(m

≥85

水平回转角度

360°

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

泵室内控制

上装总电源开关、参数显示、状态显示

七、电气设备

附加电气

设独立电路

辅助照明
